LoRa: Alcance en areas urbanas con repetidoras

Durante el desarrollo de nuestra plataforma de sensores de largo alcance, realizamos algunas pruebas de distancia para implementar un protocolo de estaciones repetidoras.
De esta manera podriamos aumentar el área de cobertura, minimizando la importancia de las distancias e inclusive los objetos intermedios que no permiten una distribucion de estaciones en linea de vista.

Estas mediciones se realizaron en la Ciudad de Buenos Aires, ubicando uno de nuestros equipos en un balconde 5to piso (no azotea) con linea de vista menor a 200mts, mientras que el dispositivo de medicion se movio siempre a nivel del piso.

Nuestros dispositivos contienen en un solo conjunto un modulo de control, el modulo LoRa y su antena, evitando asi perdidas de insercion.

En el Punto Cero se usó un dispositivo del tipo REMOTO,
ya que transmite un beacon a intervalos regulares
permitiendonos hacer las mediciones con el movil de tipo BASE.

Detalle de las mediciones y su ubicacion en el siguiente plano, en relacion al Punto Cero:

Punto 1: Pot Recibida:-73dBm
Punto 2:-84dBm
Punto 3:-96dBm
Punto 4:-95dBm
Punto 5:-96dBm 743 metros en linea recta,a traves de edificios y arboles
Punto 6:-96dBm
Punto 7:-96dBm



Dispositivo LoRa “BASE”

Estacion “REPE”

Luego de haber logrado unos 700mts de alcance , fuera de linea de vista, desarrollamos un protocolo de transmision con reconocimiento de datos recibidos y retransmision de paquete a traves de N repetidoras encadenadas, para maximizar alcance bajo las situaciones tipicas de distancia u obstrucciones.

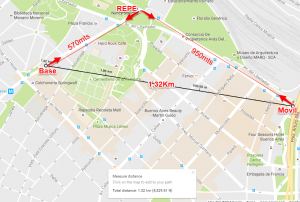

En este caso, partiendo del Punto 0 (BASE), se ubico una repetidora en el Punto 3(REPE) a nivel del suelo.
En el caso de la REPE se usó un dispositivo aun mas compacto ya que no esta destinado al manejo de sensores



En el punto marcado como MOVIL a 950Mts de REPE aun se tenia buena señal, pese a que tanto REPE como MOVIL estaban a nivel del suelo sin linea de vista.
En una version posterior, mediante repetidoras logramos establecer un enlace entre REMOTO + REPE1 + REPE2 + BASE, comprobando asi que el protocolo de retransmisión se puede aplicar a multiples estaciones encadenadas.
