Lora. Ahora es el tiempo de probar antenas.

Con las pruebas de ayer en la calle con “antenas” en realidad cablecito contado a un multiplo de la longitud de onda ahora llego el momento de probar antenas al menos para el lado nodo o punto fijo. Del lado “Cosa” en general no va a ser practico tener mucho mas que un cablecito como antena.

Aplicando conocimientos de unos cuantos años atrás cuando probamos antenas para wifi (cuando el wifi tenia un gran ancho de banda de 2Megas…)

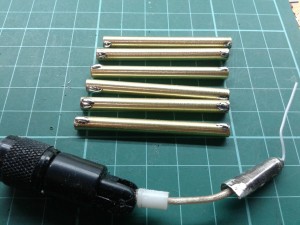

20160412_144620Tubitos de bronce cortados lo mas parejo posible al 20160413_080457tamaño de un multiplo de longitud de onda.

Luego reciclamos una antena rota de un linksys de 2.4 para usar el conector y un pedacito de coaxil.

20160413_090220

El centro con un core de RG58 metido en una baina de cable de 3mm 20160413_094554de electricidad para que no toque con los costados.

Para poder tener el conector del lado del equipo tambien usamos parte del viejo equipo de 2.4 sacandole el conector y el cable soldandolo bien pegado al modulo LORA para evitar perdidas de señal por donde no queremos que salgan.

Tubitos enfasados ya con el centro del cable RG58.20160413_101233


IMG-20160413-WA0000Antena ya terminada puesta dentro de una manguera transparente para darle un poco de fuerza.

Las primeras pruebas contra un punto fijo en otra planta de la casa y a unos 10 metros ya mostraron datos interesantes comparando con las otras que probamos:

20160413_122606

Sin antena
-95db y SNR 16  (Recibo)
-95db y SNR 16 (Me recibe)

Antena rulito (la que viene con el modulo)
-89db y SNR 20 (Recibo)
-89db y SNR 28 (Me recibe)

Antena con un cablecito de 16,5mm (la de las pruebas del dia de ayer)
-79db y SNR 36 (Recibo)
-79db y SNR 39 (Me recibe)

Colineal
-65db y SNR 39 (Recibo)
-63db y SNR 47 (Me recibe)

Ahora a esperar que pare de llover para repetir la prueba en exteriores !!!!
